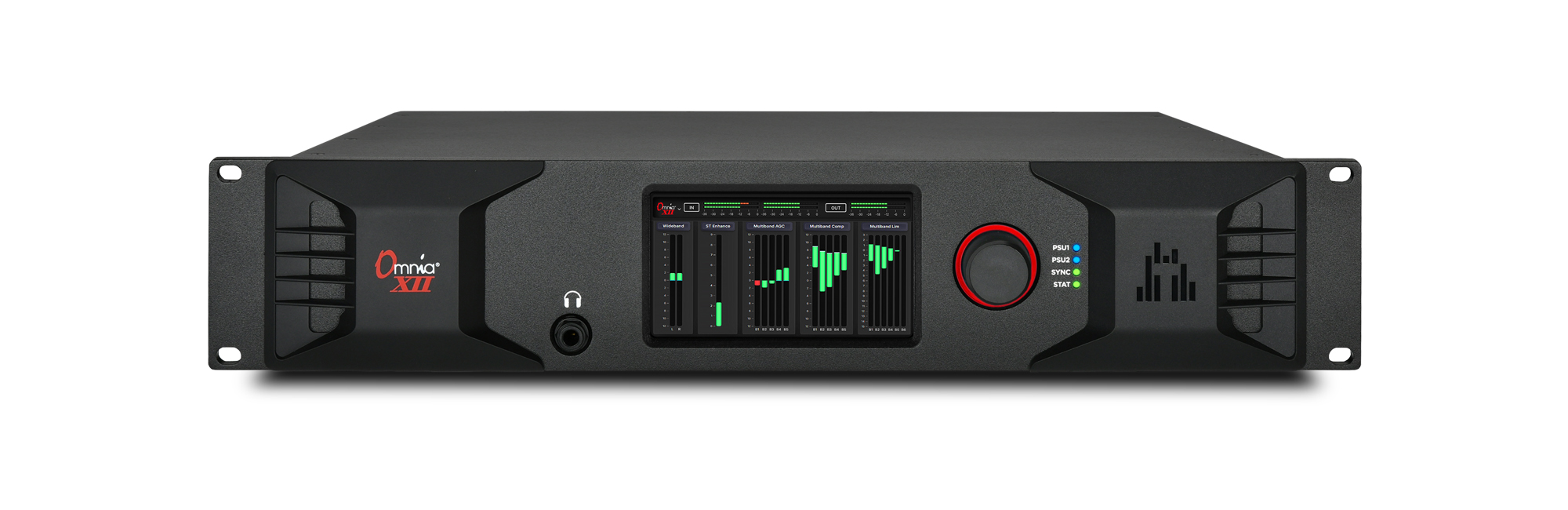

Omnia XII

Especificaciones Omnia XII:Entrada de audio analógicaEstéreo izquierda/derecha. Balanceada electrónicamente, con conexión en espejo mediante conectores XLR o RJ45.Impedancia de entrada resistiva de 48 kΩ.Nivel máximo de entrada (0 dBFS): +24 dBu.Nivel nominal de entrada: +4 dBu, lo que resulta en una lectura de -18 dBFS en el medidor de entrada con señal estable.Rango dinámico: 110 dB (referencia 0 dBFS).Respuesta de frecuencia: ±0,25 dB (20-20 kHz).Distorsión armónica total + ruido: <0,005 % a 1 kHz (sin ponderación), -6 dBFS.Conversión A/DConvertidor delta-sigma de 24 bits con sobremuestreo de 128 veces y filtro anti-aliasing de fase lineal. Filtro anti-aliasing previo al ADC, con filtro paso alto a <10 Hz.Salida de audio analógicaEstéreo izquierda/derecha; balanceada electrónicamente mediante conector RJ45. Impedancia de salida < 50 ohmios.Impedancia de carga mínima: 600 ohmios.Nivel de salida ajustable de -2 dBu a +24 dBu pico en pasos de 0,1 dB.Respuesta de frecuencia ± 0,25 dB 20-20 kHzDistorsión armónica total + ruido < 0,005 % a 1 kHz sin ponderación, -6 dBFSConversión D/A24 bits, sobremuestreo 128x. Rango dinámico de 95 dB ref. 0 dBFS, sin tonos espurios > 10 dB por debajo del nivel de ruido.Respuesta de frecuenciaCumple con la curva de preénfasis estándar de 50 o 75 microsegundos dentro de ± 0,5 dB, de 30 Hz a 15 kHz; Las salidas analógicas izquierda/derecha y digitales AES/EBU se pueden configurar para salida plana o con preénfasis.Latencia del sistema: 36-50 ms, dependiendo del procesamiento y la selección del limitador a través del canal "FM", medida desde las entradas analógicas hasta la salida MPX compuesta.Entrada de audio digital:AES 1 y 2: Equipadas con bypass de relé, XLR-F con supresión de EMI, con conectores RJ45 duplicados.AES 3: Conector RJ45.Impedancia de fuente estándar de 110 ohmios.Los bits de estado cumplen con el estándar AES-3.Resolución de 24 bits, selección por software de estéreo, mono desde la izquierda, mono desde la derecha o mono desde la suma.Acepta y bloquea automáticamente señales AES-3 válidas de 44,1 / 48 kHz.Salida de audio digitalAES 1 y 2: Equipado con bypass de relé, XLR-M con supresión de EMI, con conectores RJ45 duplicados.AES 3: Conector RJ45.Impedancia de fuente estándar de 110 ohmios.Los bits de estado cumplen con el estándar AES-3.Longitud del cable AES: 100 metros con CAT6 o Belden 1800B.Resolución de 24 bits, selección por software de estéreo, mono desde la izquierda, mono desde la derecha o mono desde la suma.Frecuencias de muestreo de salida: 192 kHz, 48 kHz y 44,1 kHz (compatible con Omnia Direct MPX sobre AES en todos los puertos). Nivel de salida digital: estándar AES-3 para 2-7 V pico a pico a 48 kHz y 192 kHz con una carga de 110 ohmios. Ajustable por software de -22,0 a 0,0 dBFS. Longitud del cable AES: 100 metros con CAT6 o Belden 1800B. Relación señal/ruido (S/THD+N) >120 dB. Entrada de sincronización externa. La frecuencia de muestreo de salida se puede sincronizar con la señal presente en la entrada AES/EBU o con una señal AES3 aplicada al conector de entrada de sincronización externa. Las entradas PPS y GPS admiten señales de pulso por segundo (10 MHz) para una sincronización de alta precisión. MPX compuesto. Entradas analógicas MPX/SCA. La entrada analógica MPX/SCA se convierte a digital y se puede mezclar con la salida compuesta para añadir la señal de salida. Subportadoras o conmutadas para seleccionar una fuente compuesta alternativaConectores: Bypass de relé en el MPX 1, BNC con supresión EMINivel de entrada: 10 V pico a picoImpedancia de entrada: Alta ZRespuesta en frecuencia (tras corrección por conmutación): +/-0,01 dB, fase +/-2 grados, 40 Hz - 53 kHzRelación señal/ruido: >85 dB (ref.: 10 V pico a pico, ancho de banda de medición de 20 Hz a 200 kHz)Distorsión: < 0,01 % THD, 20 Hz - 53 kHzSalidas analógicas MPXConector trasero: Bypass de relé en el MPX 1, BNC con supresión EMIImpedancia de salida: 5 ΩNivel de salida: 10 V pico a pico (puente interno para un nivel bajo de 4 V como medida de seguridad)Longitud máxima del cable: 30 m RG-58U.Respuesta en frecuencia (tras corrección por software): +/-0,01 dB, fase +/-2 grados, 40 Hz - 53 kHz, >-1 dB a 2 Hz, >-10 dB a 76 kHzRelación señal/ruido: >85 dB ref.: 10 Vp-p, ancho de banda de medición de 20 Hz a 200 kHz.Distorsión: < 0,01 % THD, 20 Hz - 53 kHzSalida de referencia de 19 kHz disponible en las salidas MPX 1 o 2Rendimiento MPXPilotoEstabilidad: 19 kHz, ± 0,5 Hz.Relación señal/ruido: -85 dB típico, 75 µs desacentuación en 15 kHz, con modulación del 100 %Distorsión: < 0,02 % THD, 20 Hz - 15 kHz, 75 µs Atenuación al 100%.Ajustable del 4,0% al 12,0% en pasos de 0,1% y desactivado.Separación estéreo: > 55 dB, 40 Hz – 15 kHz.Diálogo lineal: > -80 dB, canal principal-secundario o secundario-principal al 100%.Diálogo no lineal: > -80 dB, principal-secundario o secundario-principal al 100%.Supresión de 38 kHz: > 70 dB al 100%.Supresión de 76 kHz: > 80 dB al 100%.Protección de piloto: > -60 dB con respecto a la inyección de piloto del 9%, ± 1 kHz.Protección de 57 kHz (RDS/RBDS): > -50 dB.Control remoto:Interfaz gráfica de usuario (GUI) basada en navegador HTML5Interfaz GPIGPIO Livewire totalmente configurableDB-15 con supresión de EMI Optoaislado mediante el estándar de cableado xNode de 5 entradas/5 salidasIncluye alimentación de +5 V, 100 mA con disyuntor térmico interno de reinicio automático. Conector hembra DB-15 con supresión de EMIAlimentaciónDoble interna. Protección contra sobretensión y cortocircuito.Voltaje: 100-250 V CA, 47-63 Hz, Típico: 65 W RMS, Máx.: 90 W RMS2 conectores macho IEC con supresión de EMIConsumo máximo de energía: 76 vatiosEthernet y AoIPHardware3 puertos GigE en el panel trasero compatibles con IEEE 1588, con indicadores de estado asociados a los conectoresConector RJ-45 con supresión de EMI y conectores blindados al chasisNIC totalmente independientes (pueden ser subredes separadas)Direcciones IP y MAC.Compatibilidad con estándares AoIPEntrada Livewire:Transmisión en directo, 1 ms, y transmisiones estándar, solo estéreoSalida: 1 ms y transmisiones estándar, solo estéreoAES67Entrada/salida: 1 ms, solo estéreoCompatibilidad con MoIP (MPX sobre IP)SMPTE ST2110-30 Nivel ARegulaciónEuropa: Cumple con las Directivas de la Unión Europea 2014/30/UE, 2014/35/UE y 2011/65/UE + (UE) 2015/863.Dimensiones y pesoFormato 2UAncho x Profundidad x Alto: 482 x 428 x 86 mm (19” x 16,9” x 3,4”)6,57 kg (14,5 lb)Temperatura de funcionamiento:0 a 50 °CTemperatura de almacenamiento: –20 a 70 °C (-20 a 70 °C)
